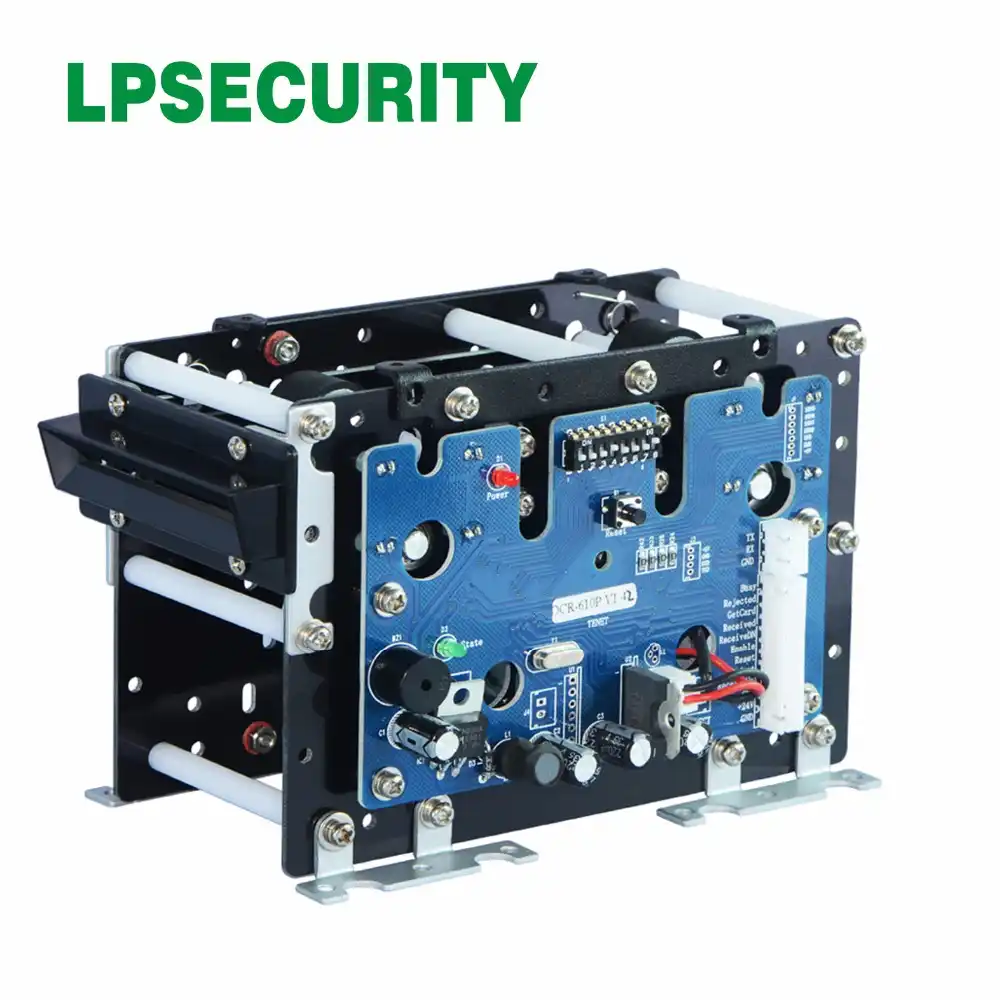

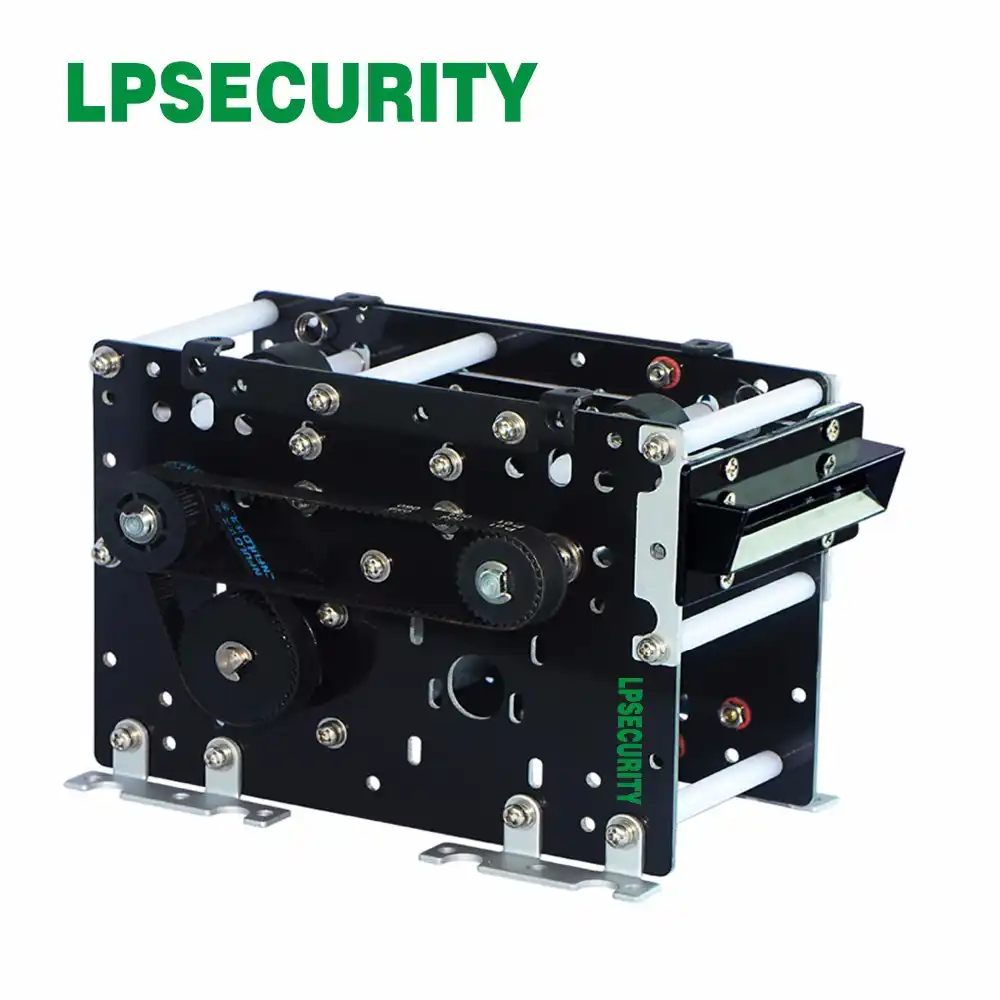

DCD-615P устройство автоматического приема карт/механизм сбора карт для автомобильной упаковки 24VDC Поддержка RS232 и TTL
Цена: 7 112 руб.
- Название бренда: LPSECURITY
- Номер модели: DCD-615P
Упаковка:
- 1*615PКоллектор для карт
- 1 *Кабель(12 линий)
- 1 *Кабель 2 (3PIN)
- 1 *Отделение для картK2
Основные характеристики
- С опциями для выхода из карты и карт обратного вызова, если сверхурочная работа под помехой
- С опциями для выхода из карты или обратного звонка в силе под помех
- С опциями, чтобы бросить карты или не бросить карты, если сверхурочно
- С вариантами времени выхода из карт, если сверхурочная работа
- С функцией избежания неправильной коллекции и следующих карт. Если движение первой карты не будет завершено, вторая карта не будет собрана
- Может быть предложен сигнал включения монитора компьютера и открытия
- Можно получить подтверждение или недействительность карт
- Звуковой сигнал и светильник в состоянии ошибки
Технические параметры
- Номинальное напряжение: 24VDC +-10%
- Потребление тока: Peak-2.2Amp
- Статическое потребление: 0.1Amp
- Температура: от-40 до 85 градусов (промышленный)
- Относительная влажность: 30%-90%
- Расположение: в подходящем шкафу
- Применимый Размер карты: ширина: 54 +-0,5 мм, длина: 85 +-0,5 мм, Толщина карты: 0,3-2,5 мм (регулируется) (Примечание: заводская установка до 0,8 мм)
- Время сбора карты: >0.5s
- Интерфейс управления: уровень TTL (активный низкий),RS232 (протокол SDPP)
Размер:
Интерфейс управления
Интерфейс управления электрическим уровнем TTL предлагается
DCD-610P коллектор карт, который обучается CN1 электрической розетки в широком управлении.
Коннекторы с разъемом 2,54 мм используются в качестве электрической розетки.
Описание интерфейса
Описание штифта CN1
| Код штифта | SИмя воспламенения | SОписание воспламенения |
| 1 | GND (0 В) | Мощность |
| 2 | + 24 В (DC) | |
| 3 | GND | 0 В |
| 4 | Получить | LРабочее напряжение (В последний раз превышает 200 мс) |
| 5 | Отклонение | LOw эффективное напряжение (последний раз превышает 200 мс) |
| 6 | NC | Не использовать |
| 7 | Включить | 10K вверх тянуть вход,LOw эффективное напряжение |
| 8 | NC | NДля использования |
| 9 | Получил | ООткрытый коллектор utput,LOw эффективное напряжение (about500ms) |
| 10 | GetCard | ООткрытый коллектор utput,LOw эффективное напряжение |
| 11 | Отклонено | ООткрытый коллектор utputLOw эффективное напряжение |
| 12 | Заглушенный | ООткрытый коллектор utputLOw эффективное напряжение |
|
|
|
|
|
