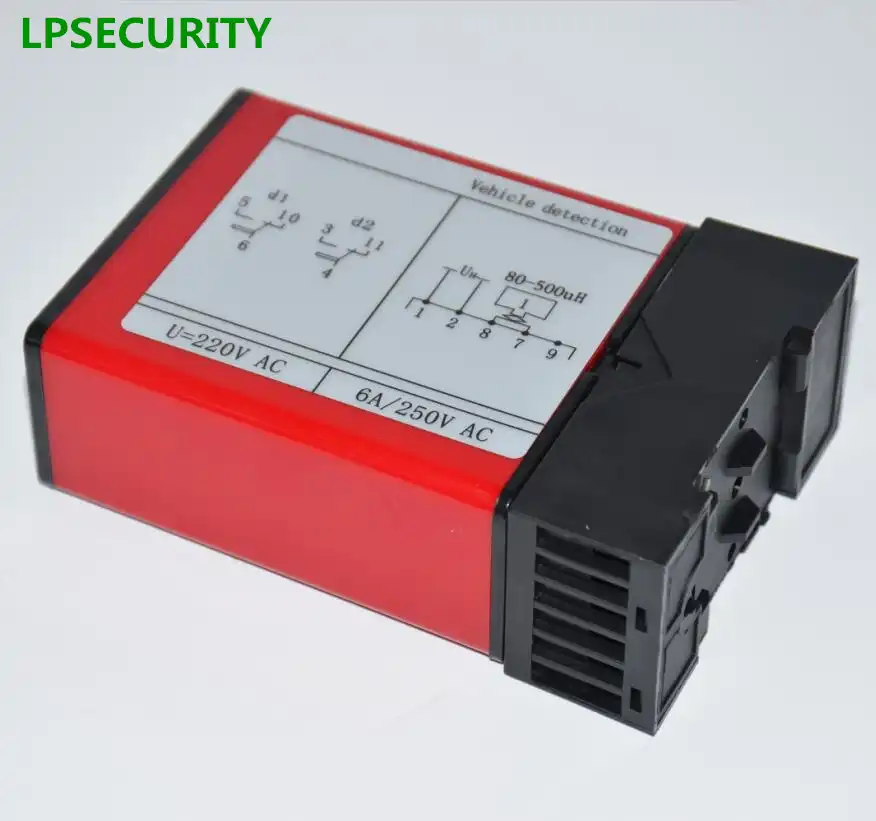

12V 24V 110V 220V датчики заземления двухканальный транспортный Индуктивный детектор петли транспортного средства
Цена: 2 248 руб.
- Название бренда: LPSECURITY
- Номер модели: loop detector
Примечание: когда вы заказываете детектор петли,Пожалуйста, оставьте сообщение на weultage, 12 В, 24 В, 110 В или 220 ВБольшое спасибо.
Установите детектор Монтажная схема
В цикл детекторы должны быть размещены только в сухих помещений или контрольных комнат, которые имеют защиту от всех типов влаги и влажности. Расстоянии по крайней мере (10-20) мм от других устройств должны быть сохранены на каждой стороне обеспечивают работу. Температура окружающей среды не должна превышать 55 ° c. Установка индукционного петля описан в инструкции по эксплуатации.
Управление и индикация
Когдаклапан Мощность применяется, красный Мощность светодиодный будет светиться и легко установить на потолок или настройки, в зеленую клетку светодиодный мигает в течение 3 секунд. Зеленый светодиодный также будет светиться в тех случаях, когда транспортное средство будет обнаружено, проходящие через индуктивной петли. Если циклическом режиме неисправности
Существует зеленый светодиодный придет включение и вспышка с указанием неисправности.
Loopno подключении к источнику питания: петля слишком маленький размер:
Looptoo большой:
Частота
Thefrequency может быть комплект обеими DIP-переключатель на схема. Отключение питания, а затем снимите детектор из розетки, снимите корпус. DIP6 (LA) используется для настройки частоты. О: работает в условиях низкой частоты. OFF: работает в высокочастотный детектор будет откалиброван автоматически при подключении питания после регулировки частоты. Обратите внимание: высокая частота был установлен. Установка Расстояние слишком близко между двумя петля
Детекторы, разная частота может быть установка пользователем. Чувствительность чувствительности может быть установить с помощью трехступенчатый переключатель на передней части. Настройка L соответствует сохраняет тепло даже при очень низкой чувствительности. M-средней чувствительности и H является самой высокой чувствительностью. После того, как чувствительность была установлена, сброса и калибровки автоматически происходит.
Внимание Если тедетектор не работает нормально, вы должны проверить петлю и проводка, во-первых, и затем изменить частоту или чувствительность.
Выход реле
Whenvehicle пресс-петлей, реле выход режим установленные основная панель управления переключатель. TLD-410 имеет две петли соответствует двум выходное реле общего назначения. loop1 (7-8 pin) соответствует реле 1 (5, 6, 10 штифтов) выход для существования фиксированное выходное напряжение сигнала, петли 2 (7,9 штифт) соответствует реле 2 (3,4,11 pin-код) И извлеките насадку выходного сигнала с DIP кодовый переключатель DIP1, DIP2, DIP3 (SW0,SW1, SW2) решение. Слушайте \ чтение фонетически. vehiclepresence проверить модель выход установка транспортного средства (штук) проверить режима выходного сигнала и настройка:
Сброс
Тедетектор автоматическое обнуление и настроиться на ИНДУКТИВНЫЕ ПЕТЛИ в тех случаях, когда мощность применяется, независимо от того, на первоначальная установка или после какого-либо перерыва в источника питания. Следует ли необходимо восстановить детектор, как может потребоваться после
Изменением каких-либо из выключателей или после перемещения детектора от одной установки на другой.
Технические данные
Напряжение питания: 230 В переменного тока, 115 В переменного тока, 24 В постоянного тока/переменного тока, 12 В постоянного тока/переменного тока
(См. Этикетку на детекторе)
Допуск напряжения переменного тока: + 10% / -15%
Допуск напряжения постоянного тока: ± 15%
Потребляемая мощность: 4.5VA
Выходные реле: 240 В/5A
Рабочая температура: -20 ° c до + 65 ° c
Температура хранения: от-40 °C до + 85 °C
Частотный диапазон: 20 кГц до 170 кГц
Время реакции: 100 мс
Сигнал время удержания: неограниченный
Чувствительность: регулируется по 3 ступени
Индуктивность петли: общая петля плюс Соединительная проводка: от 50 μh до 1000 μh.
Идеально от 100 до 300 мкг
Петля проводов для подключения к сети: максимальная длина 20 метров, twistedat по меньшей мере 20 раз за метр
